HOME > 商品案内 > 支保工 > 四角支柱


注意

   ・支柱(特にジャッキ部分)に偏心荷重・水平荷重がかからない様にし、もしかかる恐れの
   ある場合は支柱を増やす等の措置をとって下さい。
   ・水平つなぎはジョイント毎に直角2方向にとり固定して下さい。
   ・筋かいは水平つなぎと支柱との交点近くを始点とし、別の交点を終点とする様に
   取付けて下さい。
   ・基盤面の体力は196kン(20.0t)以上で、かつ不同沈下が起こらない様にして下さい。
   ・ジャッキの昇降の際は、摺動部は油をきらさない様に注意して下さい。
   ・荷重の開放されていない状態で、ジャッキのハンドルをハンマー等で叩かないで下さい。
   ・つなぎのボルトは充分に締め付けて下さい。(5分×38mm  販売品)

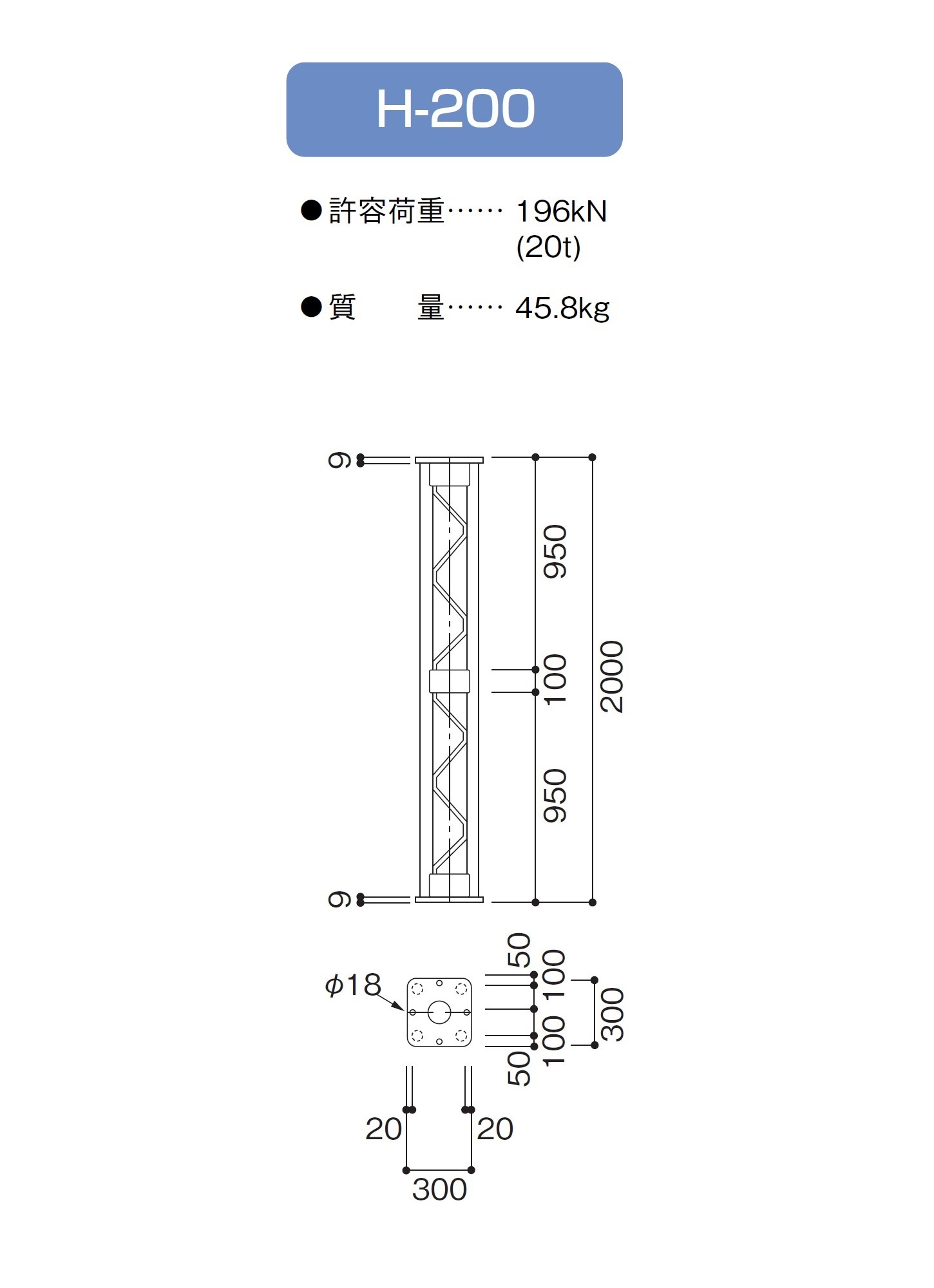

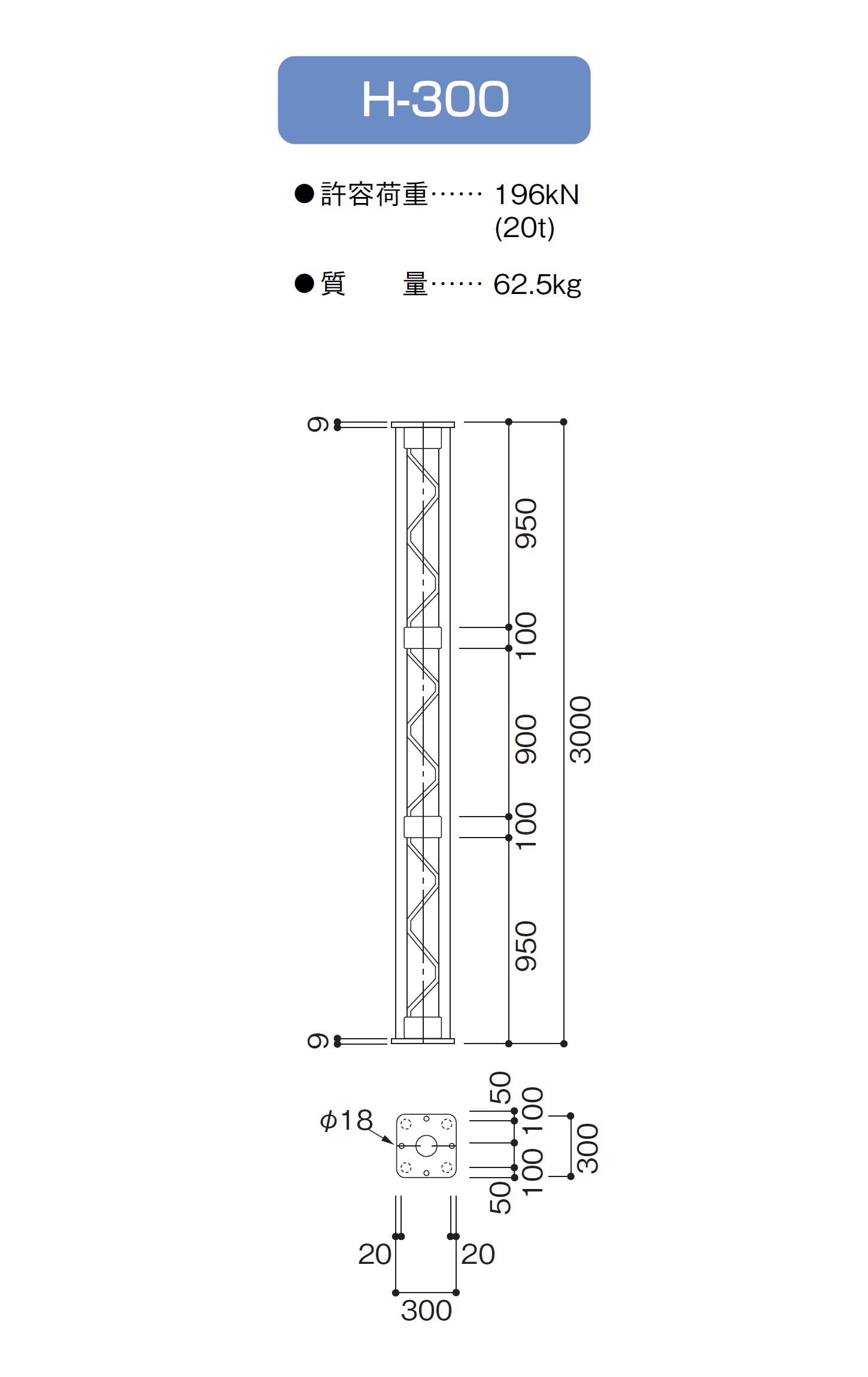

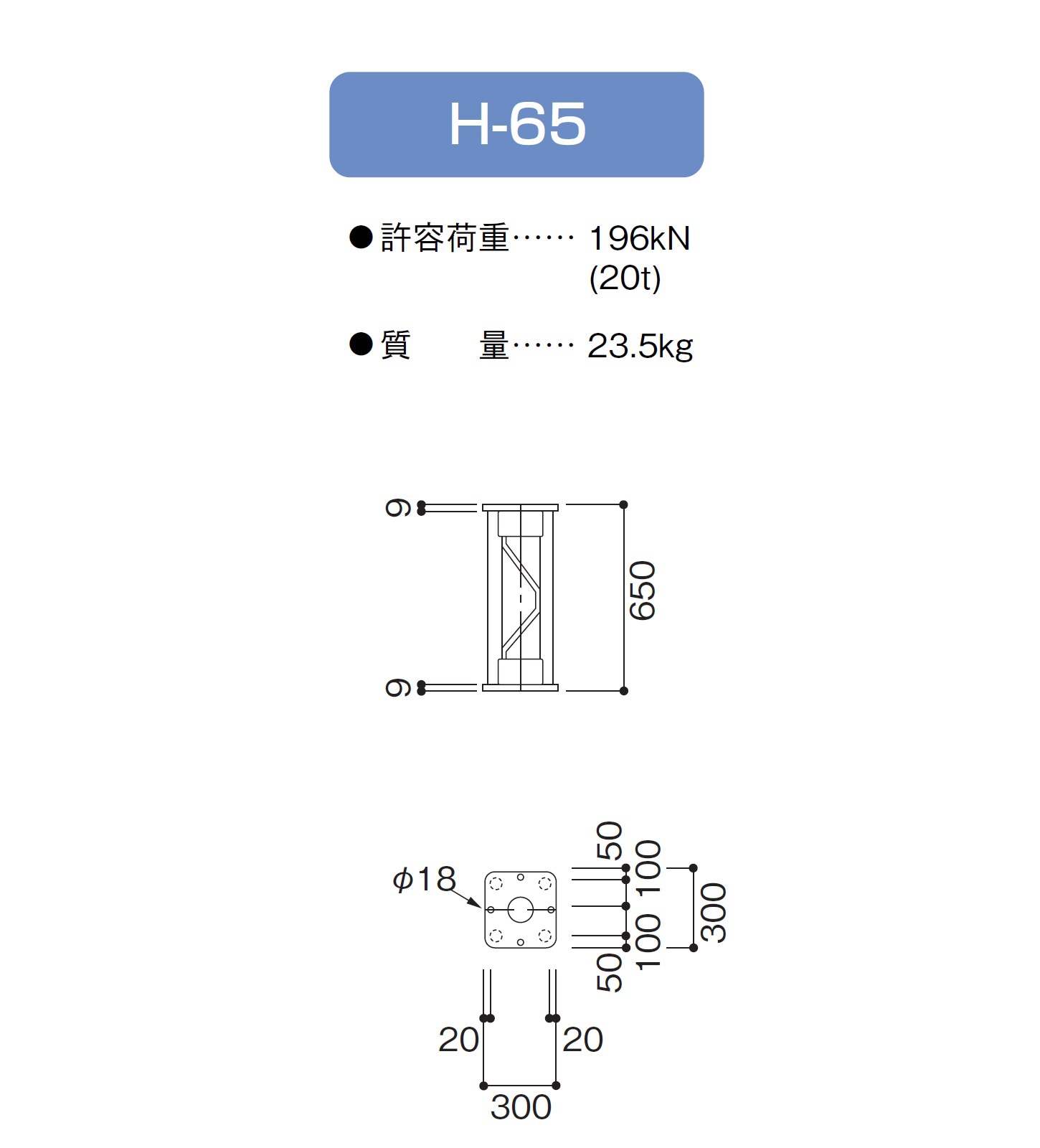

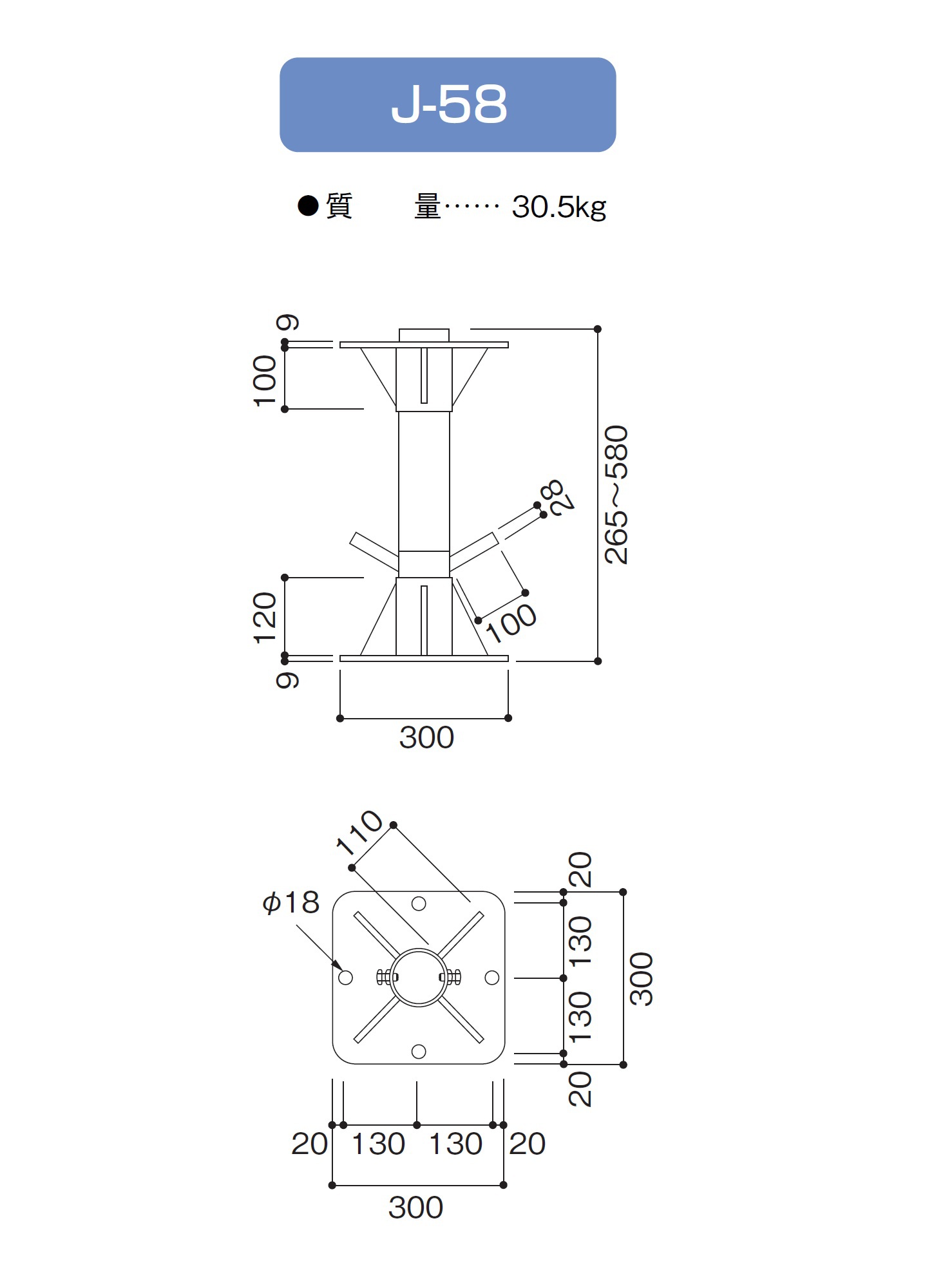

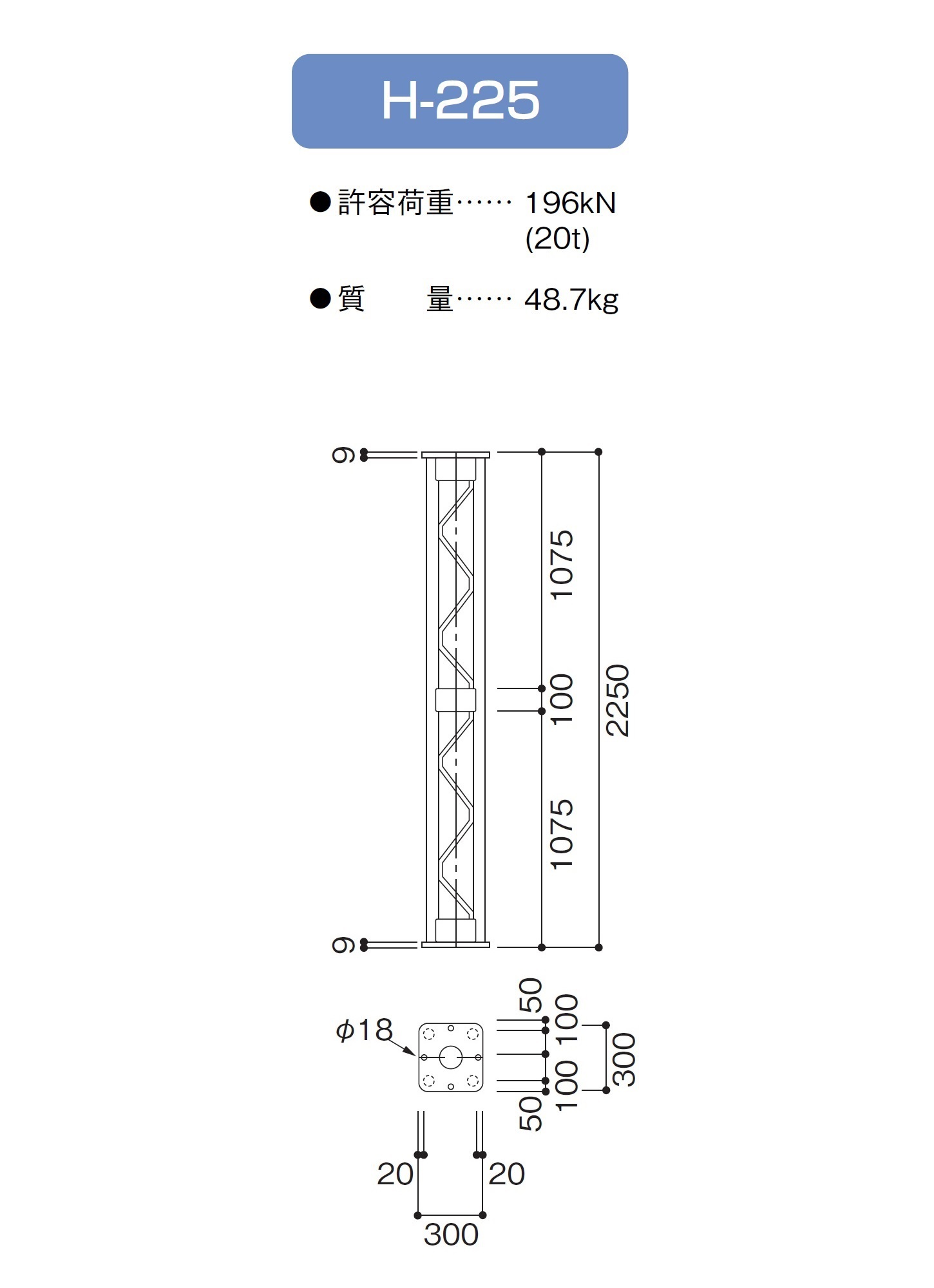

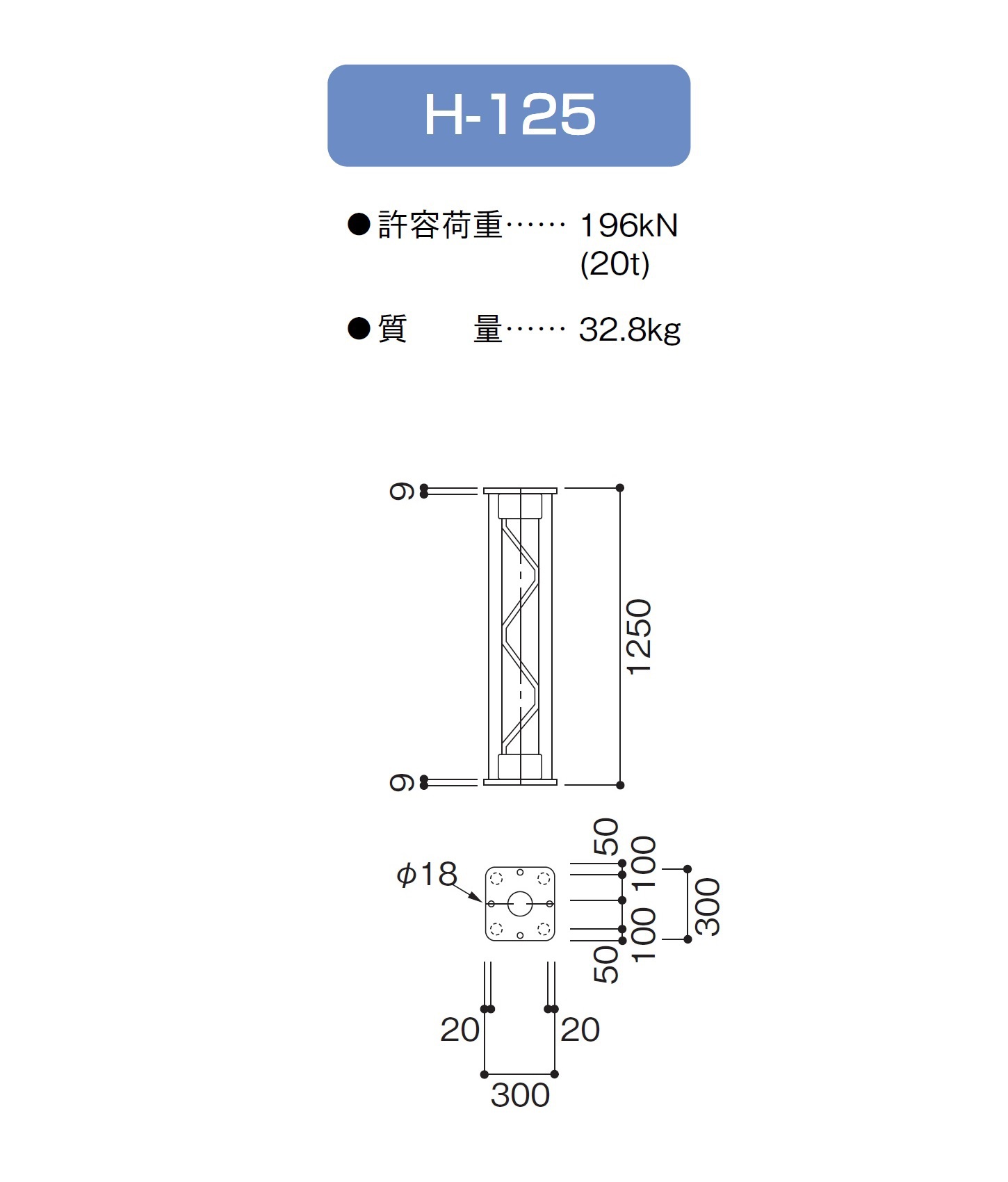

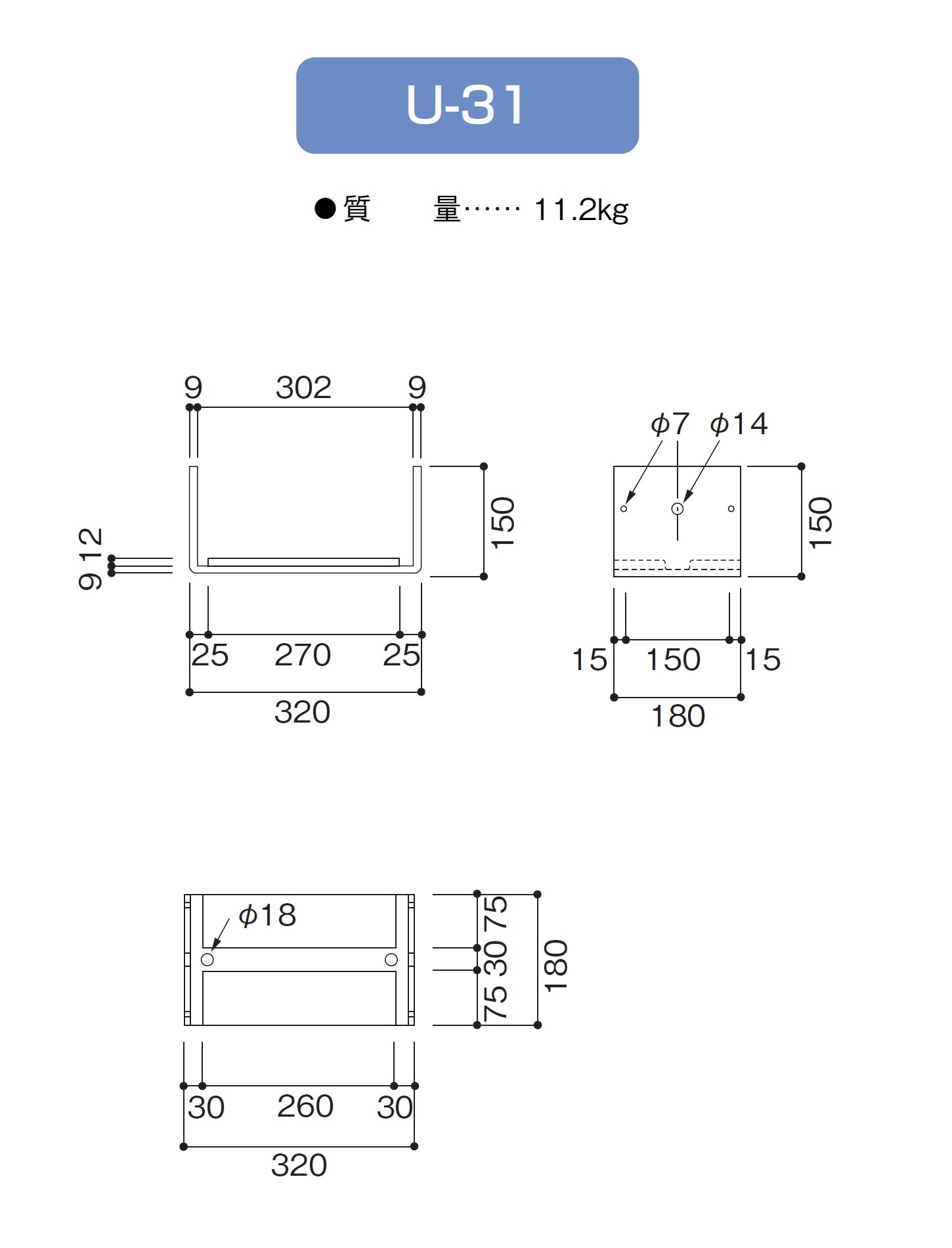

  ■ 参考図面 ya.gif (PDF)
