OKサポート
安全性の確保

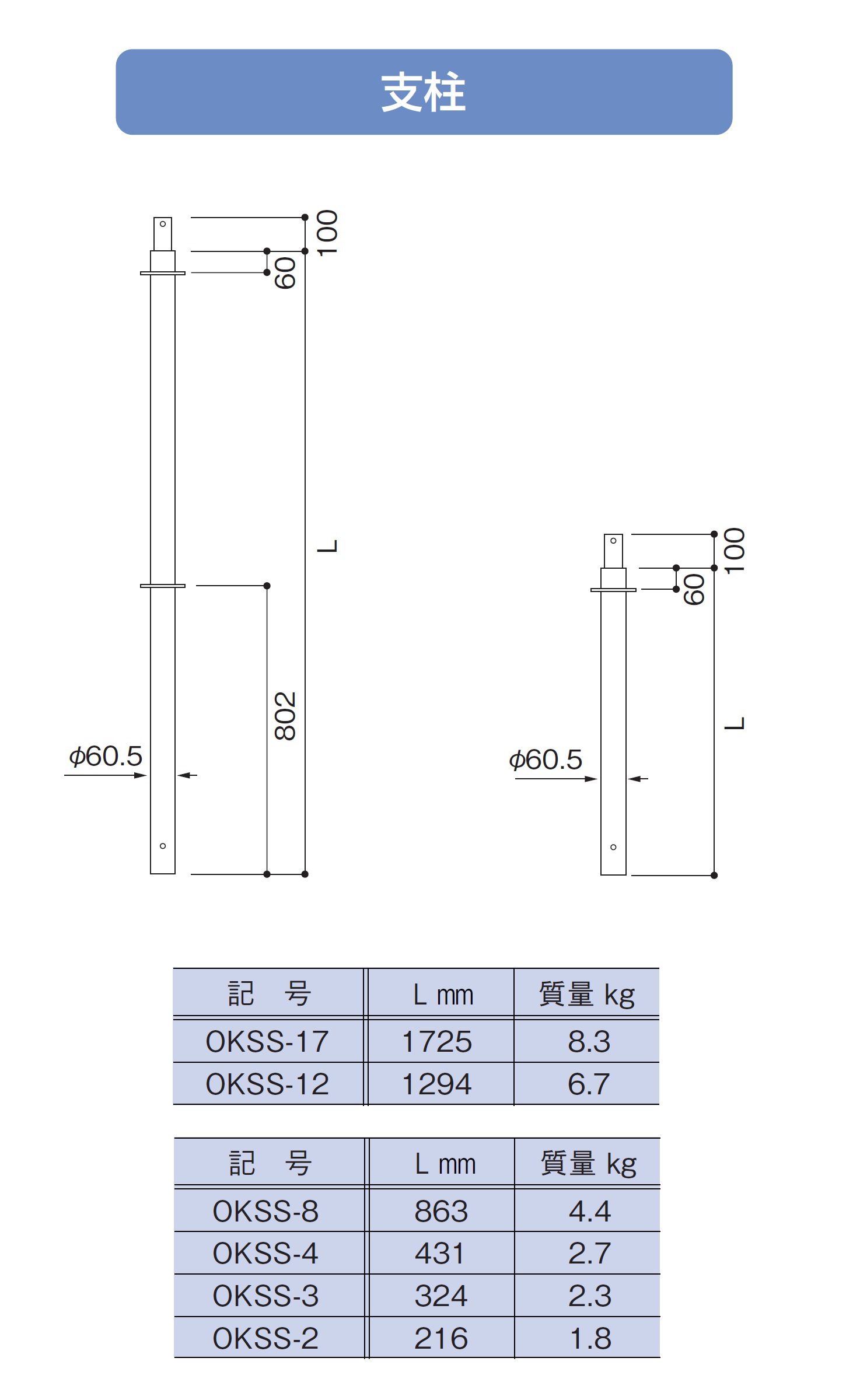

支柱の種類

OKSS-17
OKSS-12
OKSS-8
OKSS-4
OKSS-2
長さ
1725mm
1294mm
863mm
431mm
216mm
質量
8.3kg
6.7kg
4.4kg
2.7kg
1.8kg

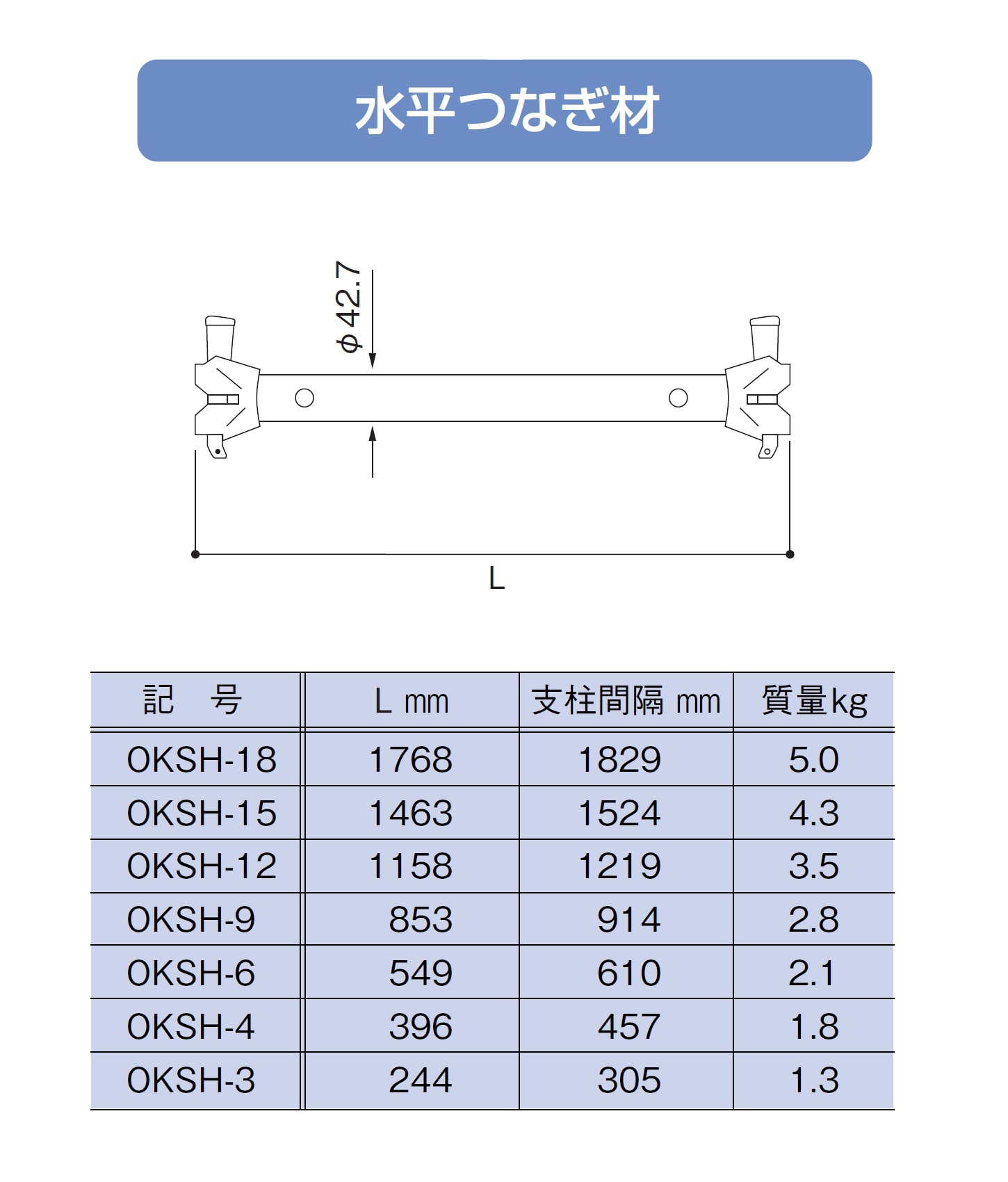

水平つなぎの種類

OKSH-18
OKSH-15
OKSH-12
OKSH-9
OKSH-6
OKSH-3
長さ
1768mm
1463mm
1158mm
853mm
549mm
244mm
支柱間隔
1829mm
1524mm
1219mm
914mm
610mm
305mm
質量
5.0kg
4.3kg
3.5kg
2.8kg
2.1kg
1.3kg


g-line.gif資料



■ OKサポートカタログ(メーカー) ya.gif  (PDF)
  (一部当社では取扱していない商品がございます。)

■ OKサポートカタログ (KKL)  ya.gif  (PDF)

■ OKサポート取扱説明書(メーカー) ya.gif (PDF)

■ OKサポート 鋼製布板組合表 ya.gif (PDF)

■ OKサポートシステム Q&A(メーカー) ya.gif (PDF)

■ 承認証 (仮設工業会) ya.gif (PDF)

■ OKサポート組立手順書  ya.gif (PDF)

■ OKサポート解体手順書  ya.gif (PDF)

■ OKサポート移動手順書  ya.gif (PDF)

■ 支保工 安全点検チェックシート ya.gif (PDF)

■ OKサポート参考図面A3(床厚1100 ボックスカルバート) ya.gif (PDF)

■ OKサポート強度計算書 例(床厚500 ボックスカルバート) ya.gif (PDF)

■ OKサポート強度計算書 例(床厚1100 ボックスカルバート) ya.gif (PDF)



■ OKサポートの大つなぎ材の割り付けについて ya.gif

■ OKサポート組立手順 親綱取付例(メーカー) ya.gif




注意

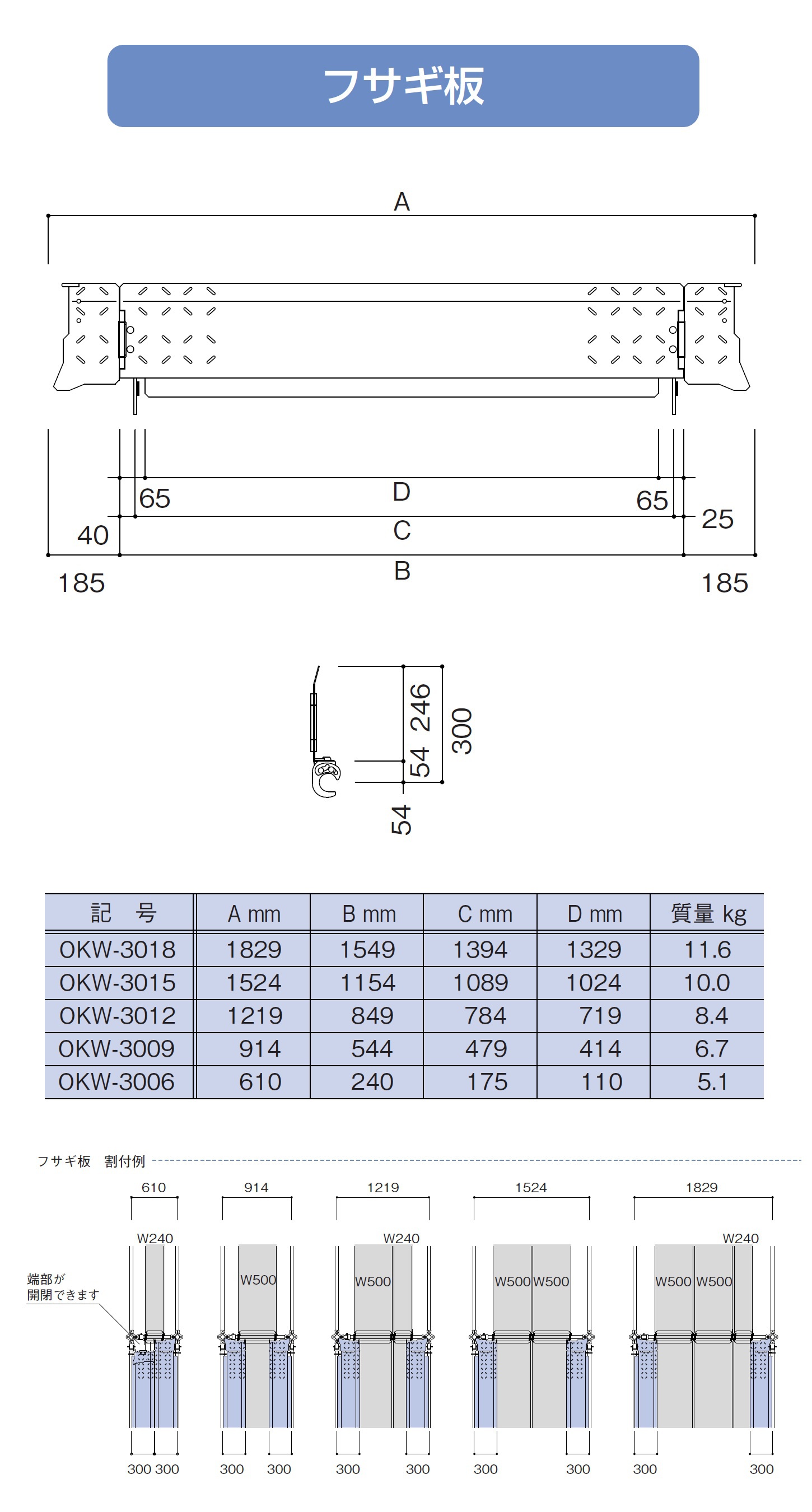

 ・OKサポートフサギ板は在庫僅少品です。ご注文の際は在庫の確認をお願い致します。
