- AXビームは受け金具一体型のスラブ打設用の支保梁です
-
- ◆ 受け金具一体式のビームです。
- ◆ サイドビームが受金具機能を備え、作業性が向上しました。
- ◆ コンパネの固定はビームの上梁にサン木が入り、釘打ち固定で手間いらずです。
- ◆ スパン調整はクサビ式で微調節が利き、解体作業もワンタッチです。
- ◆ 2500ｍｍ対応のビームが19.0kgと強度と軽量化を合わせて実現しました。
- ◆ 施工寸法は長さ別に6種類用意してあります。1120ｍｍ～4625ｍｍに対応します。
もっと組立て解体が簡単なビームができないか・・・。熟練者の減少と作業の率の低下に悩む現場の声を汲み上げて開発した「ビームAX」。省略化施工を開発のメインテーマに、小さなヒント、小さなアイデアの積み重ねが、従来のビームの常識を破った＜受金具一体式＞設計に結晶しました。
メインビームと受金具付サイドビームのセットは、上から差し込むだけのワンタッチ操作。スパン長に合わせクサビで固定すればあとはピッチに従って配置するだけで、ビームの架設は全て完了します。
施工手間は一挙に半減し、しかも精度は作業者の技量を問わず均一。工事のスピードアップは勿論、部材管理も実に簡単になります。さらに床板材固定用のサン木もビーム本体に挿入できるなど、細かな点まで工夫のこらしたビームAX。全部で６タイプ。1100m/mから4600m/m迄のRC・SRC造の床板施工に対応します。
※ビームAX（Apex＝頂点）とは「本体と受金具の一化をはかり、省力化の頂点をきわめたビーム」の意味をあらわします。

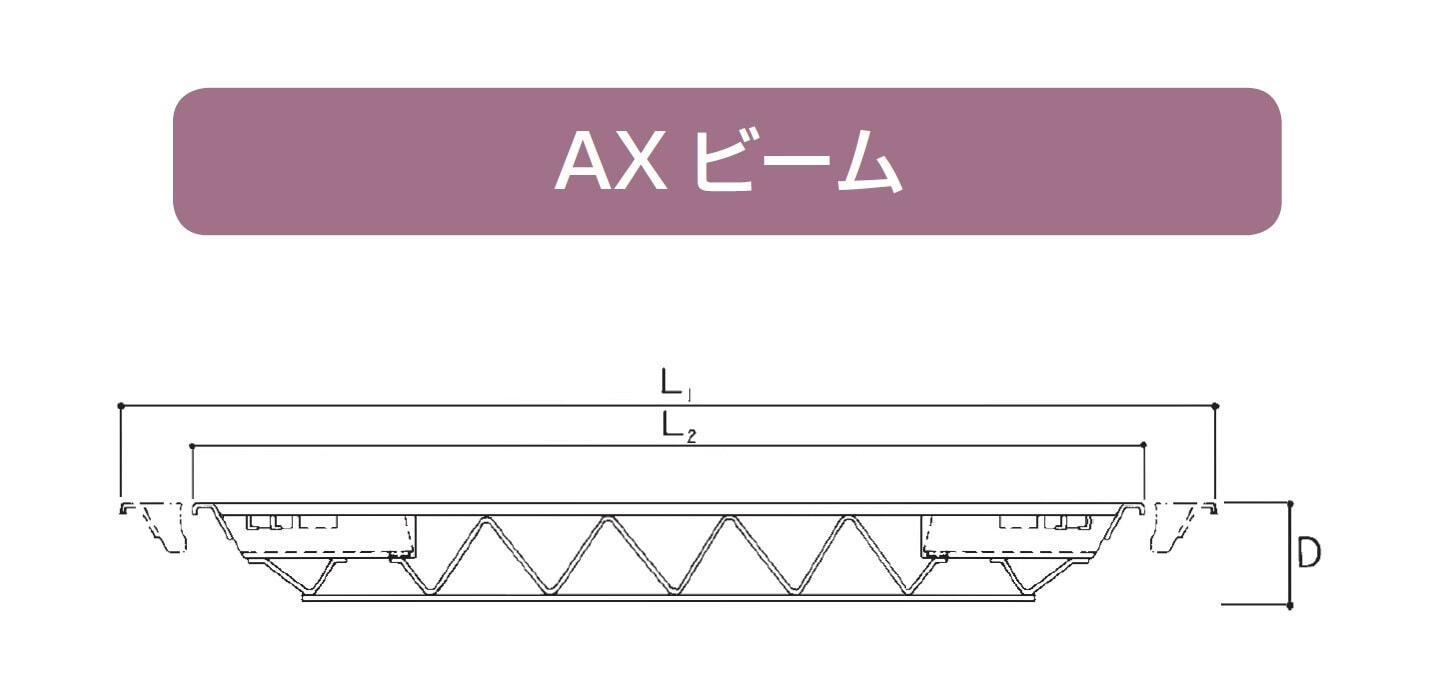

AXビームの種類
|
施工寸法
|
本体高さ
|
質量
|
スラブ200ｍｍの 場合のピッチ
|
|
|
AX-1114
|
1120～1460ｍｍ
|
163ｍｍ
|
11.3ｋｇ
|
360ｍｍ
|
|
AX-1418
|
1460～1825ｍｍ
|
163ｍｍ
|
12.5ｋｇ
|
360ｍｍ
|
|
AX-1825
|
1825～2525ｍｍ
|
272ｍｍ
|
19.0ｋｇ
|
360ｍｍ
|
|
AX-2532
|
2525～3225ｍｍ
|
323ｍｍ
|
23.0ｋｇ
|
360ｍｍ
|
|
AX-3239
|
3225～3925ｍｍ
|
324ｍｍ
|
28.0ｋｇ
|
360ｍｍ
|
|
AX-3946
|
39250～4625ｍｍ
|
325ｍｍ
|
35.0ｋｇ
|
360～300ｍｍ
|
資料
■ AXビーム安全管理要綱・技術解説書（メーカー） PDF
◆ 安全管理12項目（P1〜P13）
◆ 安全管理要綱
◆ 軽量支保梁の構造等の安全基準（P14）
◆ 軽量支保梁の梁型枠強度計算例（P15〜P18）
◆ 型枠鉄筋工事の施行中における軽量支保梁の側板の支持力（P19〜P23）
◆ RC造の型枠工事における軽量支保梁の施行上の注意点（P23〜P26）
◆ 材料等の荷揚げ上の注意点（P27〜P29）
◆ 軽量支保梁型枠施工（P30〜P41）
◆ 参考資料
◆ 安全衛生規則第242条第11号に対する見解（P63〜P64）
◆ 許容端部反力の算出（P65〜P66）
◆ 側板解体時のコンクリート強度の検討（P67〜P68）
◆ ビームAX使用時の断面欠損について（P69〜P72）
◆ ホリービーム 断面性能表（P73）
■ AXビーム性能試験（メーカー） （PDF）
■ AXビーム傾斜使用における施行要領（メーカー） （PDF）
