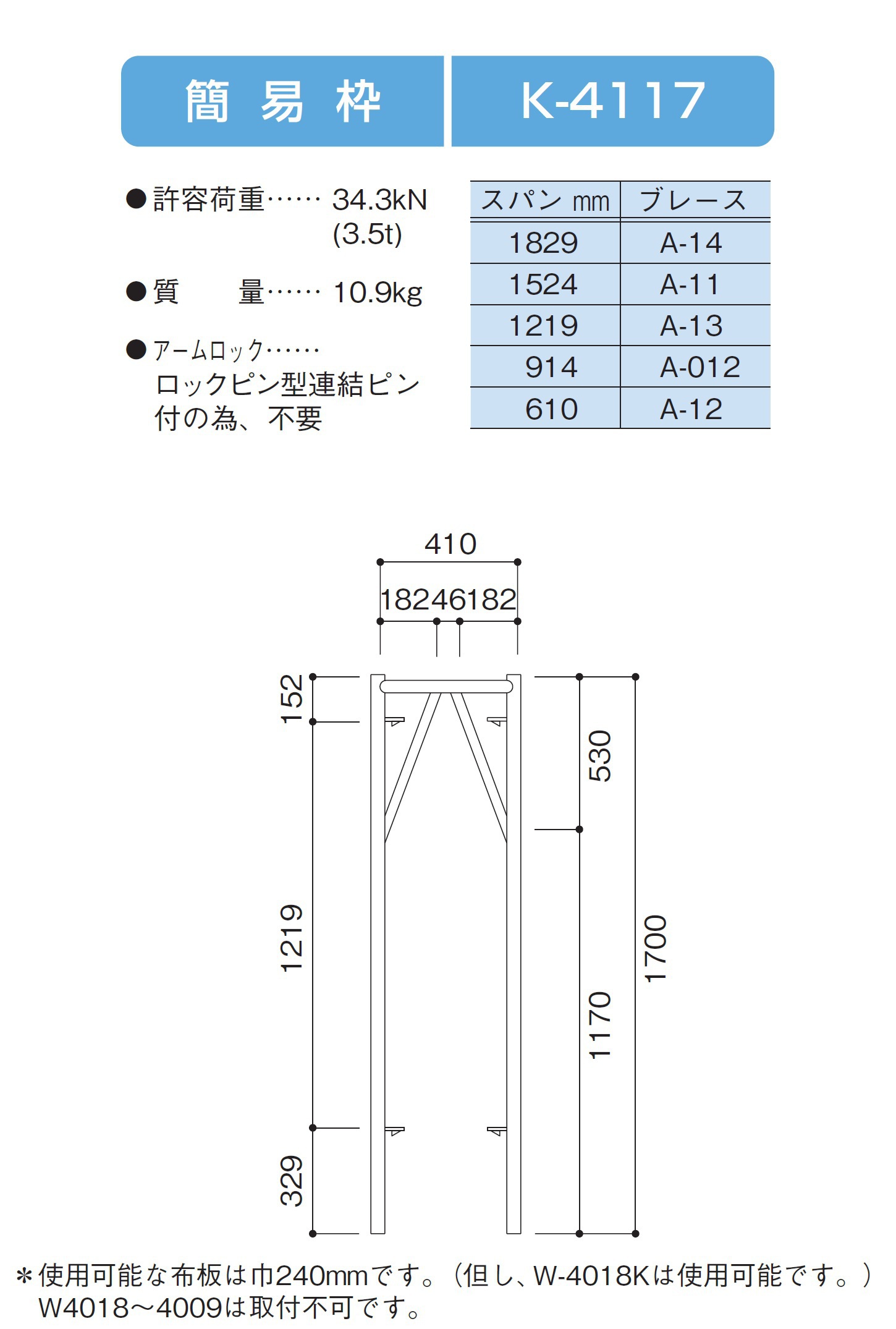

HOME > 商品案内 > 枠組足場・枠組支保工 > 410巾枠 > K-4117


                  許容荷重

34.3kg(3.5t)

                    質量

10.9kg

                  連結ピン

CP-20

連結ピンPNR-3使用の為に、同じ種類の枠を上下に使用時の際はアームロックは不要です。

スパン別ブレースと下さん用手すりの種類

スパン長 (mm) ブレースの種類 下さん手すりの種類
1829 A-14 A-31P
1524 A-11 A-32P
1219 A-13 A-29P
914 A-012 A-27P
610 A-12 A-28P

推奨 階段枠  K-35 / K-30
階段枠使用時 鋼製布板は取付けできません。

注意

 鋼製布板をご利用の場合はW-4018KまたはW-4118(内爪)をご利用ください。
 ・K-4117にはW-4018はご利用になれません。
 ・スパン1829以外の長さの場合は、W-2415, W-2412, W-2409, W-2406をご利用ください。
 ・W-4018KまたはW-4118(内爪)は1829mmの長さのみです。
 ・W-2415等をご利用の場合は隙間等にご注意ください。

■ 枠別 連結ピン取付一覧表 ya.gif
