m.gifアルミ製の据置方式の先行手すり枠です。
m.gif平成21年の労働安全衛生規則の改正に対応しています。

◆ アルミ製で軽量です。
◆ フレームには強度力アップの角型形状を採用しています。
◆ 部品交換ができて破損時に対応できます。
◆ 結合ボルト・ナットは錆びない溶融亜鉛鍍金仕上げ。
◆ 独自のクサビ式固定方式を採用しています。
◆ 安全帯を1枠の中で取り外す事なく、端から端まで使用可能なフレーム形状です。
◆ 仮設工業会の認定商品です。

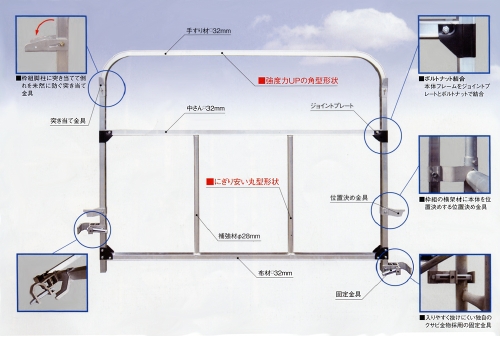

■特徴


クリックすると拡大します。

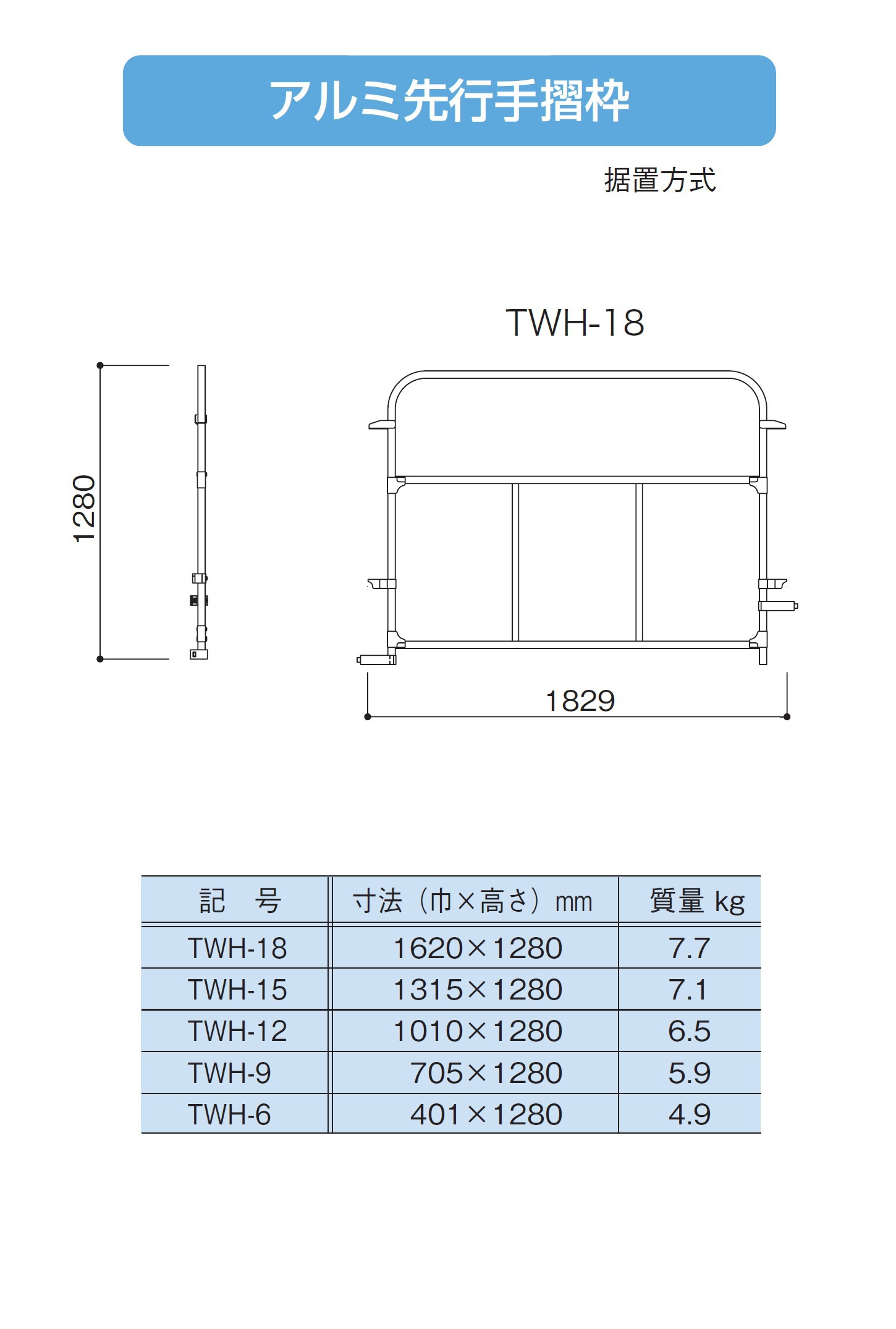

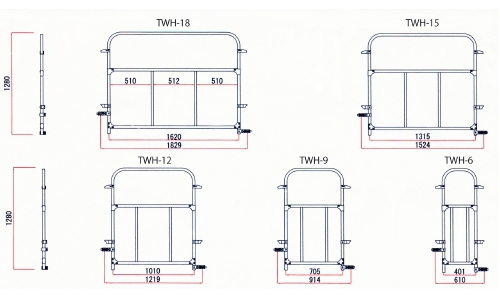

■仕様図
(インチタイプ)


クリックすると拡大します。


寸法・質量

無題ドキュメント

型式 TWH-18 TWH-15 TWH-12 TWH-9 TWH-6

寸法
(巾×高さ)

1620×1280 1315×1280 1010×1280 705×1280 401×1280

重量
(kg)

7.7 7.1 6.5 5.9 4.9

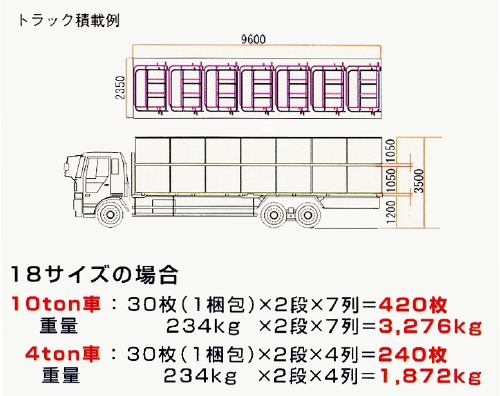

積載量



g-line.gif先行手すり枠の資料のダウンロード


■ 認定証(仮設工業会) ya.gif (PDF)

■ 使用基準(仮設工業会) ya.gif (PDF)

■ パンフレット(メーカー) ya.gif (PDF)

■ 先行手すり枠取付参考図  ya.gif (PDF)


■ 「手すり先行工法等に関するガイドライン」について ya.gif (PDF)

■ 「手すり先行工法及び働きやすい安心感のある足場」パンフレット ya.gif (PDF)


■ 先行手すり枠・アルミ朝顔併用時の注意  ya.gif(PDF)

■ 先行手すり枠の返却時のお願い  ya.gif(PDF)










名称未設定 1.psd





組立手順

1. 先行手すり枠の上部位置決め金具を枠組の横架材に乗せます。


2. 位置決め金具を支点にして半回転させます。


3. 先行手すり枠の下部固定金具を枠組の脚柱にセットします。

4. 左右の固定金具にクサビを打ち込んで固定します。
