アルミサポート

アルミ合金製のパイプサポートです。
仮設工業会の単品承認商品です。
 許容荷重は従来の鋼製サポートの2倍の39.2kN(4.0t)です。
◆ 少ない本数でスラブ下もすっきり、コンクリート養生期間も次の工程に入れます。
◆ 上層階の盛り替えの為の運搬作業も楽々です。
◆ アルミビームをスライドさせることにより、支持間の変化に対応できます。
◆ アルミビームは100角パイプの2倍以上の強度があります。(使用長3.8m以上は単管パイプにて直角2方向に水平つなぎをお取り下さい)

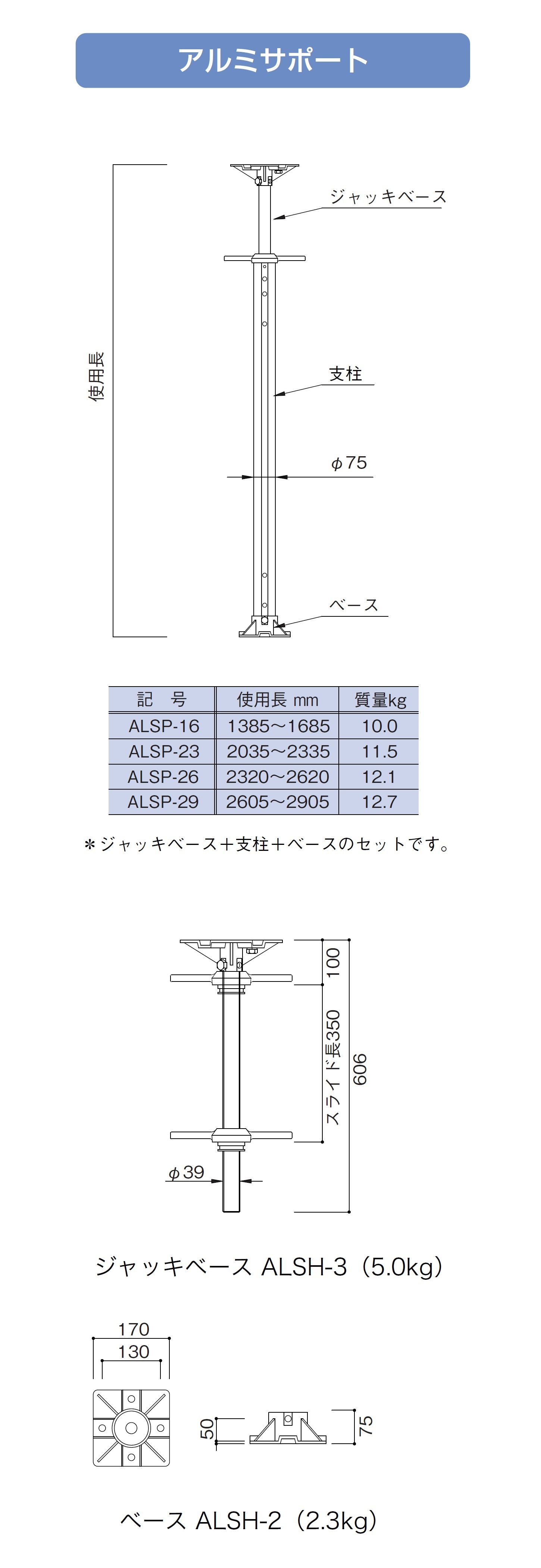

アルミサポートの種類



支柱寸法

ALSP-16
ALSP-23
ALSP-26
ALSP-29
使用長
1385~1685mm
2035~2335mm
2320~2620mm
2605~2905mm
支柱寸法
1247mm
1897mm
2182mm
2467mm
質量
10.0kg
11.5kg
12.1kg
12.7kg

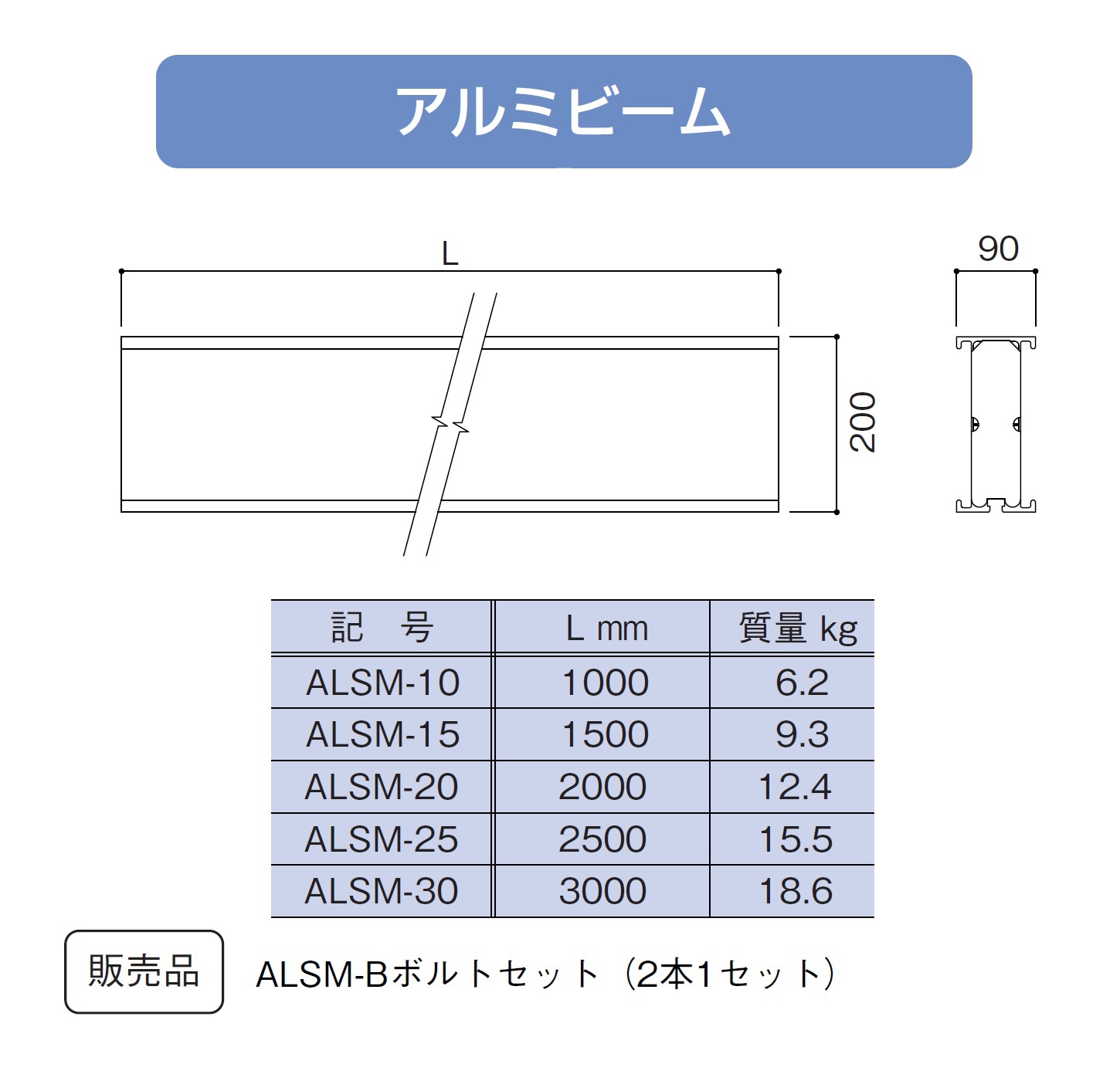

アルミビームの種類



アルミビーム寸法

ALSM-10
ALSM-15
ALSM-20
ALSM-25
ALSM-30
寸法
1000
1500
2000
2500
3000
質量
6.2kg
9.3kg
12.4kg
15.5kg
18.6kg


NEXT PAGE >>






支柱(アルミ合金製)


ジャッキベース(鉄製)


ベース(鋳物)

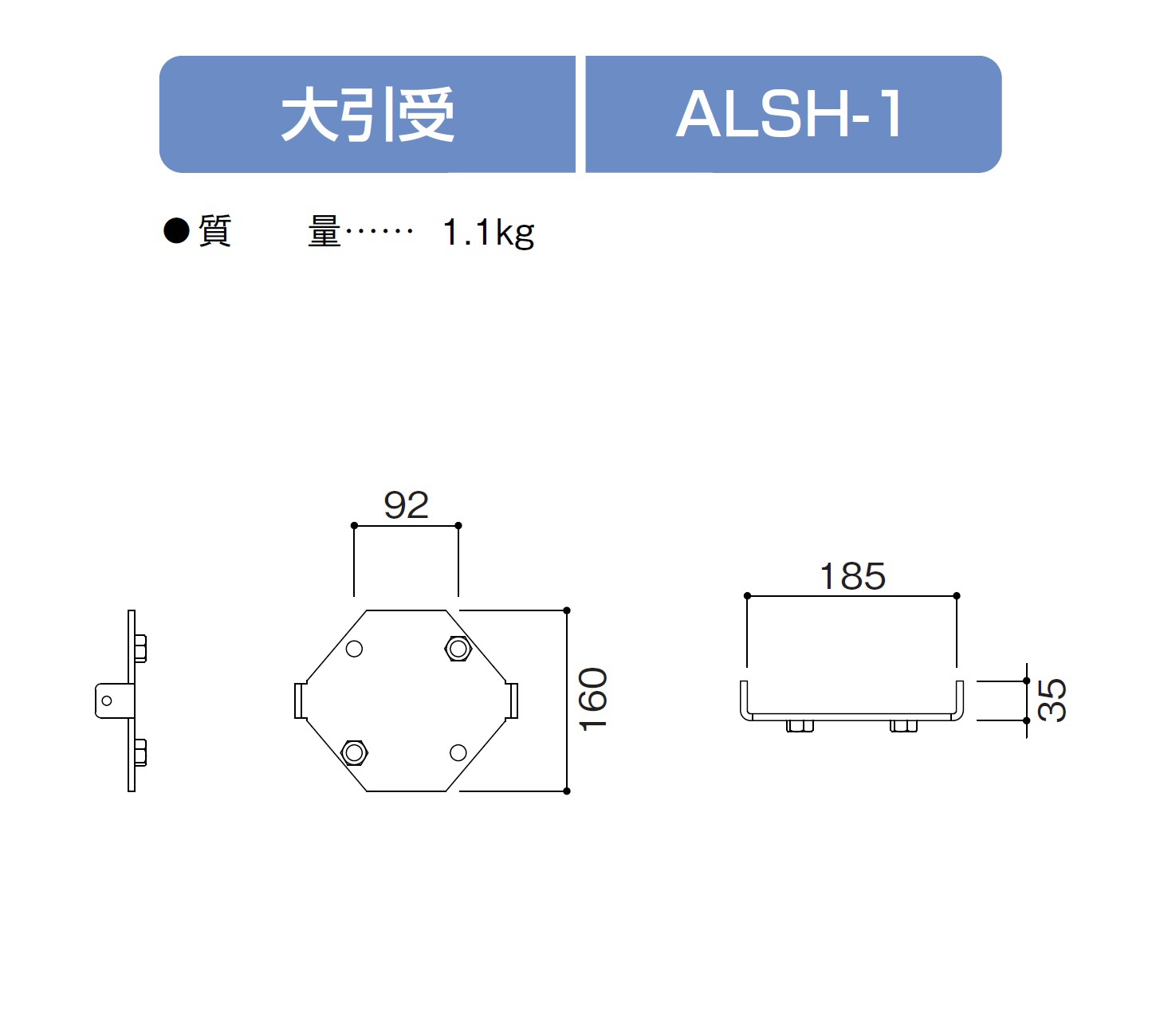

大引受(鉄製)


アルミビーム


ビーム ボルト・ナット

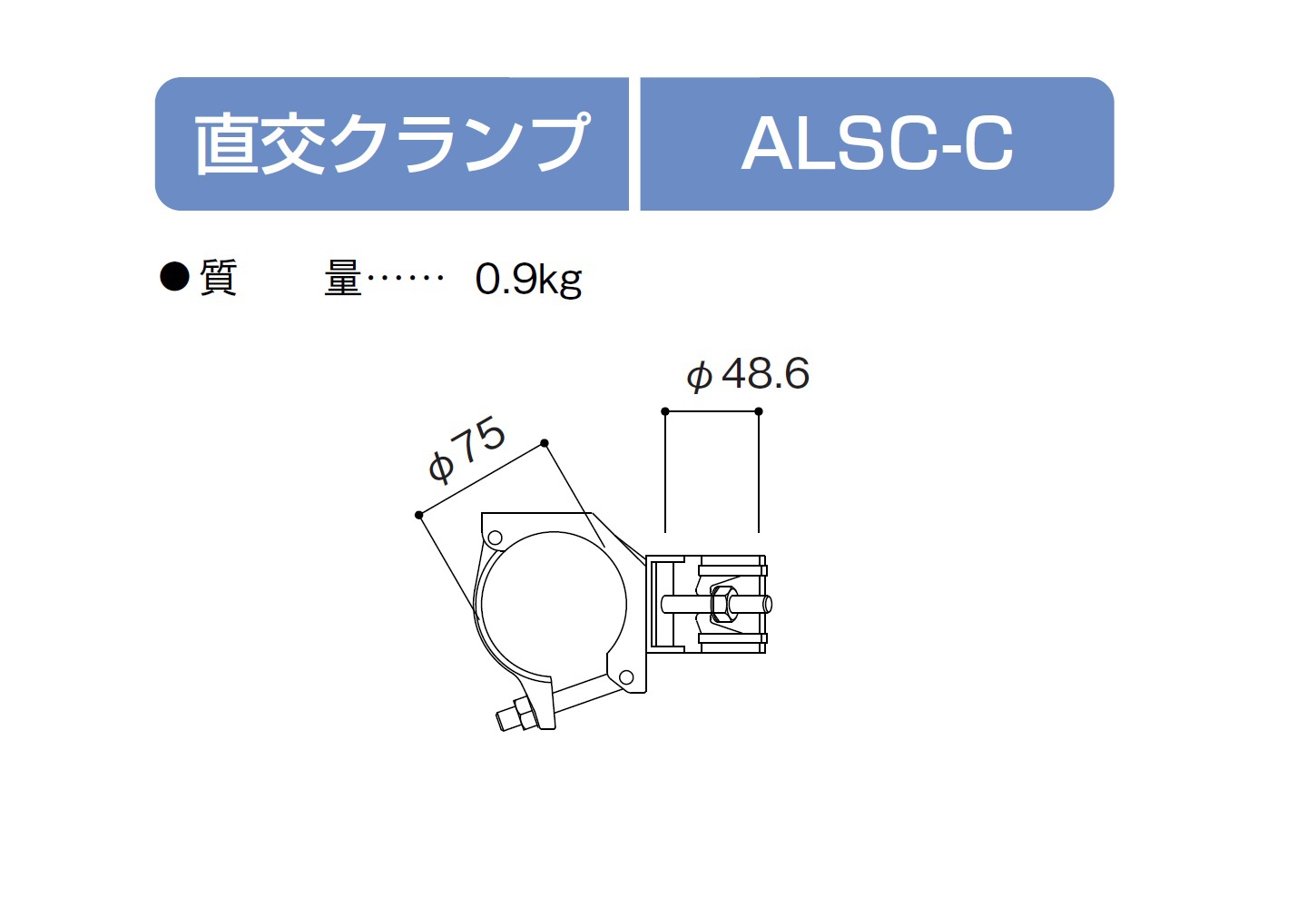

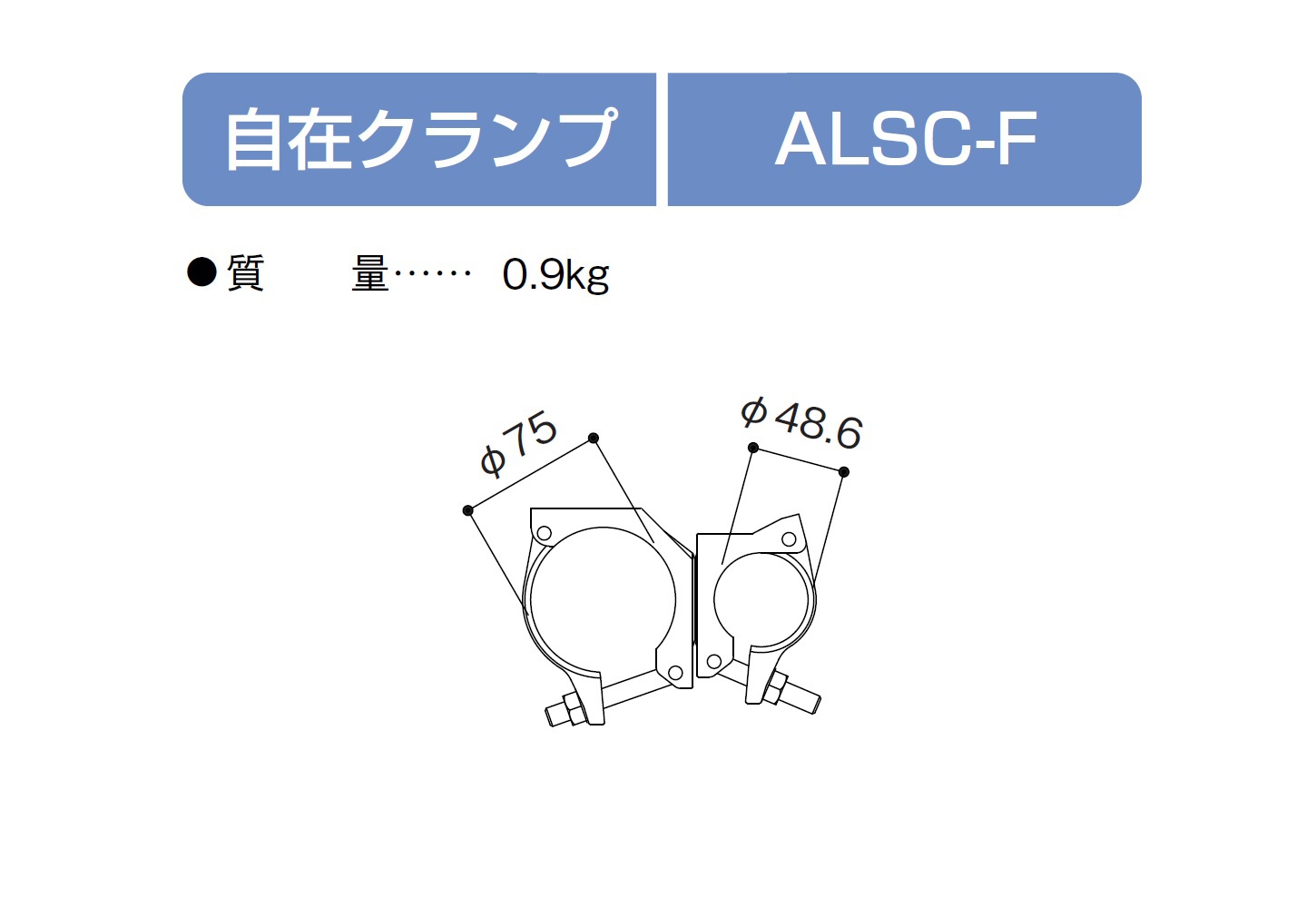

つなぎクランプ

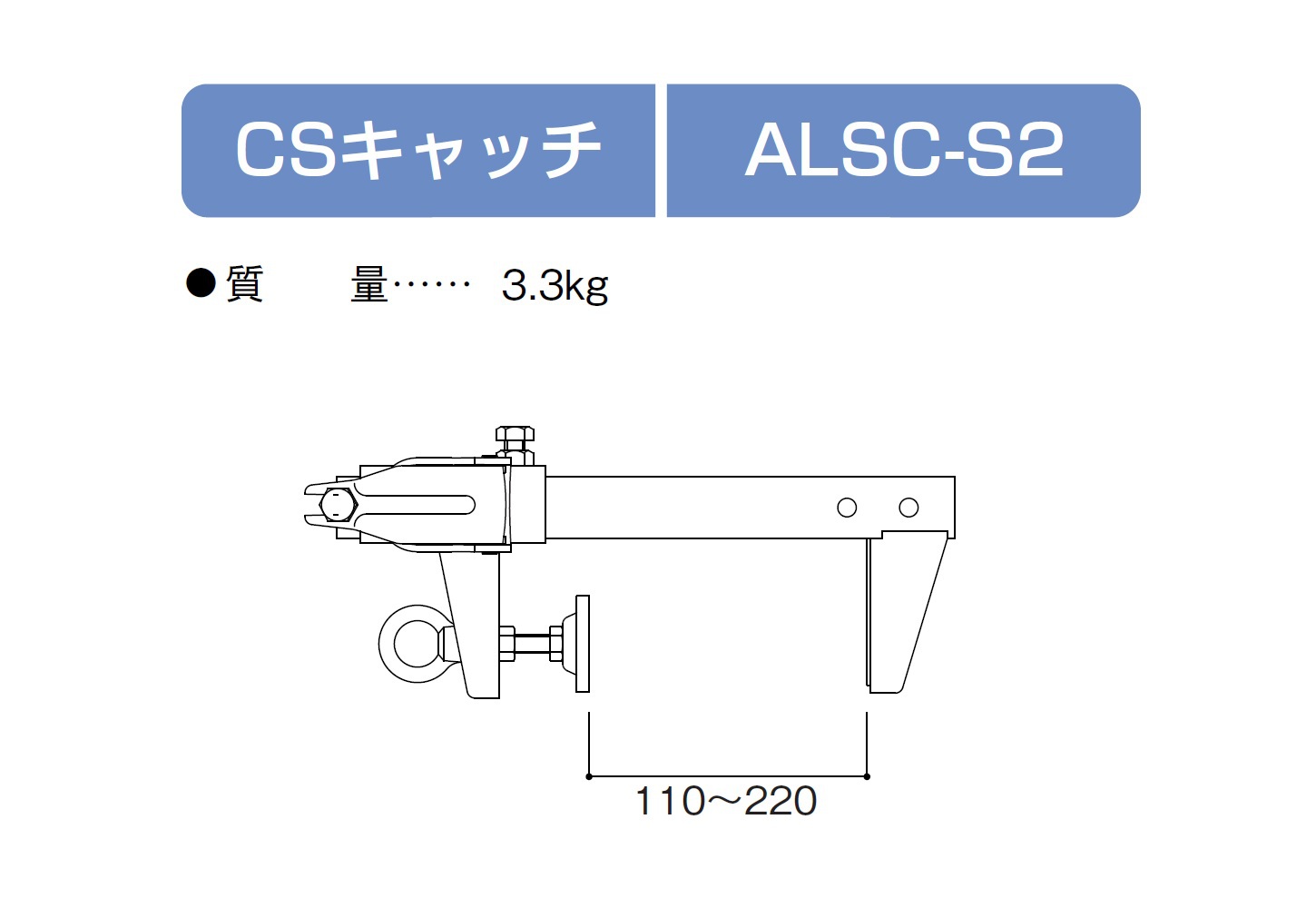

CSキャッチ(鉄製)

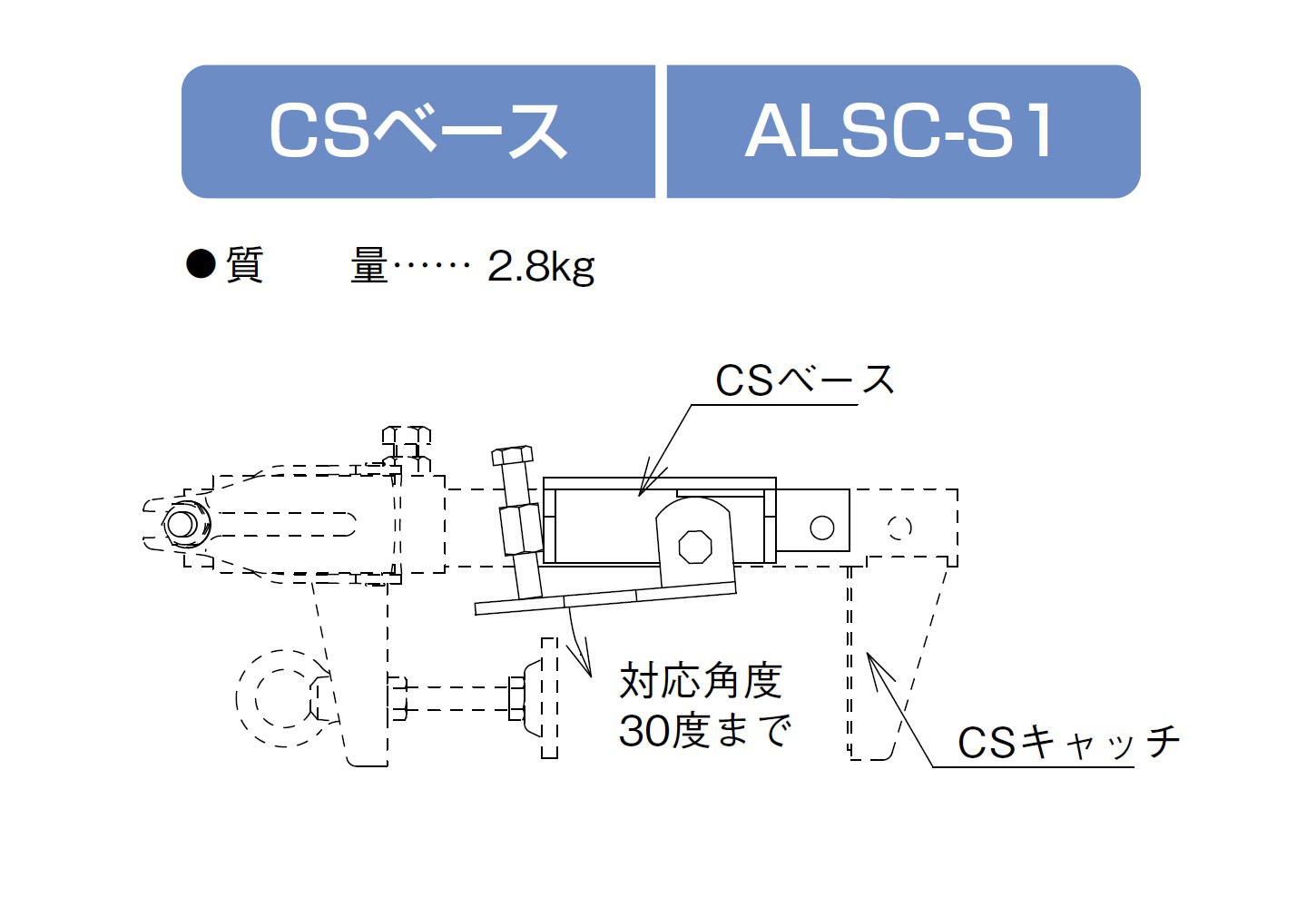

CSベース(鉄製)

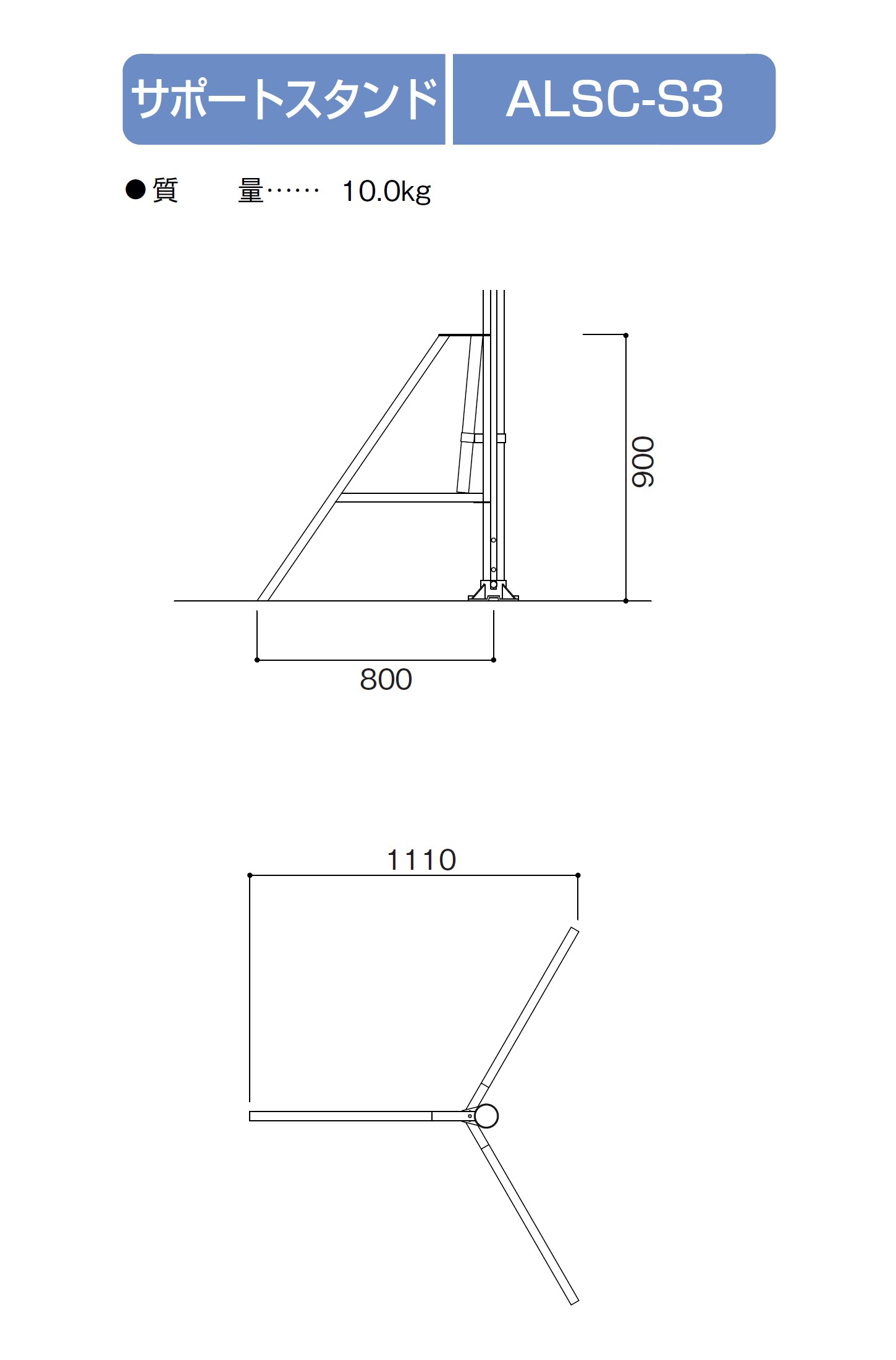

サポートスタンド(鉄製)

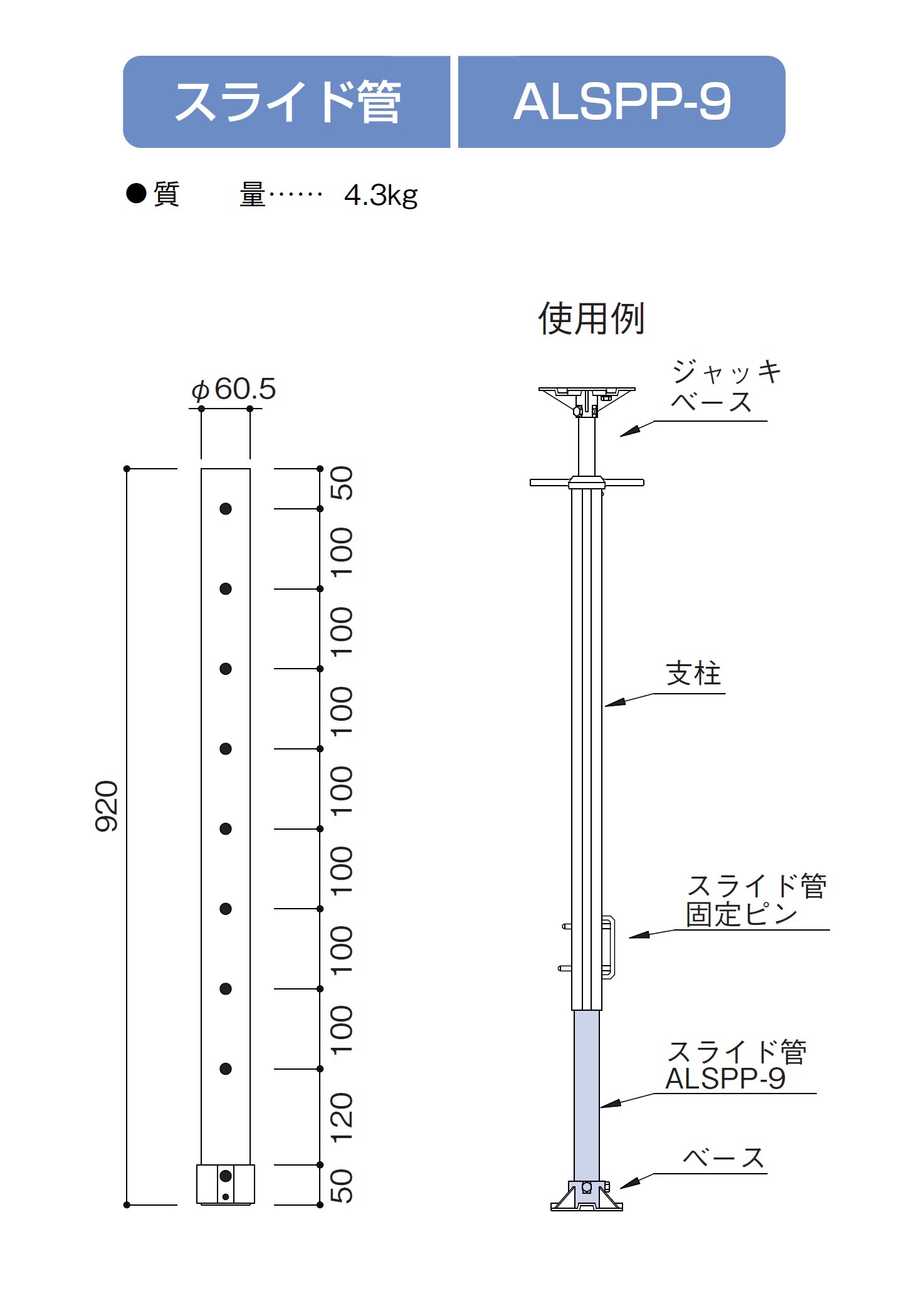

スライド管(鉄製)
